太陽熱を利用したOMソーラー

FLOOR HEATING

OMソーラーって、なに？

「ソーラー」という言葉に、太陽光発電をイメージする方が多いのですが、発電ではなく、太陽の熱をそのまま使います。 太陽から受け取った熱で空気を温め、床下に熱をたくわえるもの。いたってシンプルな仕組みなのです。
晴れた日にふとんを干すと、夜寝るときもぬくぬく暖かくて気持ちいいように、家もそのくらい自然に暖房できるのです。

冬の昼間 太陽で床暖房
  • 1外気取り入れ口

    軒先から、外気を取り込みます。

  • 2集熱空気層

    空気はゆっくりと棟へ。

  • 3ガラスなし集熱面

    集熱空気層を昇る空気に熱を伝えます。

  • 4ガラス付き集熱面

    屋根の上に載っているのは、普通の強化ガラス。温室のような効果で、空気の温度をさらに高めます。

  • 5棟ダクト

    熱くなった空気を一ヶ所に集めます。

  • 6ハンドリングボックス

    小さいファンを使って、熱くなった空気を床下に送ります。

  • 7立ち下りダクト

    空気は、床下のコンクリートへ。

  • 8床下空気層

    送られた空気は、蓄熱コンクリートに熱を蓄えながら、床下全体へ拡がります。

  • 9蓄熱コンクリート

    集めた空気の熱を蓄えます。

  • 10床吹き出し口

    コンクリートに熱を蓄えた後の空気は、ゆっくりと室内に流れ出ます。

冬の夜 放熱

屋根で太陽の熱を集めファンを使って暖かい空気を床下に送ります。
床下のコンクリートに熱をためて、夜から朝方にかけて、じんわり床を暖めます。

夏の昼間 排気とお湯採り
  • 1外気取り入れ口
  • 2ガラスなし集熱面
  • 3ガラス付き集熱面
  • 4棟ダクト
  • 5ハンドリングボックス
  • 6夏排気口
  • 7OM貯湯槽

暖房の不要な夏の期間は、太陽の熱で温められた空気は、昼間、貯湯槽内の水を温めることに利用されます。 その後、余った熱は夏排気ダクトから屋外へと排出されます。

夏の夜 外気取り込み
  • 1外気取り入れ口
  • 2棟ダクト
  • 3ハンドリングボックス
  • 4立ち下がりダクト
  • 5OM貯湯槽
  • 6床下空気層

快晴の日の雲のない夏の夜は、放射冷却現象を利用して、涼しい外気を室内に取り込ます。 冷房のようにはいきませんが、寝苦しくない夏の夜を、と考えられたしっくみです。　

OMソーラーが心地いい理由

太陽で床暖房する

秋の陽射しを浴びたワラの山に寝そべった記憶がありますか。小春日和を浴びながら縁側でのんびり過ごしたことはありますか。 そこには、太陽の匂いがありました。心の底からホカホカしてくるような幸せがありました。

同じようにOMソーラーの家も「太陽の匂いがする」とOMの家に暮らす人はいいます。

OMソーラーが暖めるのは空気です。冷たい外気を屋根で暖めて室内に持ち込み、床下に蓄熱します。 蓄熱した熱は夜になり寒くなったら放熱し、その温もりは朝方まで続きます。

小さくても大きく住める

日本の住宅における個別分離化の歴史はまだ浅く、わずか30年～40年しかたっていません。

室内を小さく部屋に間仕切り、ストーブなどで局所暖房する温熱環境づくりは、 住宅内の温度差、結露やカビの問題、身体への負担、結露による住宅短命化などを生む要因となりました。

OMソーラーによる暖房法は、伸びやかで広がりをもつ、一体感ある空間や吹き抜けをつくることを可能にしています。 熱と空気をデザインすることで、プランニングも劇的に変えることができるのです。

暖房しながら、換気も

せっかくストーブで暖めたからといって、換気しなかったら、高気密な現代の家では、非常に危険な状態になってしまいます。 しかし、通常は冬の換気は冷気を室内に取り入れるのと同意語…。

新鮮な外気を暖めて室内へ取り入れるOMソーラーなら、そんな心配はありません。 集熱取入時であれば、小さな換気扇とは比べものにならないくらいの換気が、暖房と同時にできるのです。

OMソーラー

365日、暑さ寒さの
ストレスからの解放 OMX

INTEGRATED

ALL in One

全館空調を気兼ねなく使えるOMX！
「家中、いつでも、どこでも快適！世界観が変わった！」
「部屋の戸を閉める必要がないので、子どもがお部屋の戸を開けっ放しにしても気にならない」
「睡眠の質が全く違う！朝、スッキリ起きられるようになった」
「いままで来なかった親戚が泊まりにくるようになった！」
「近所のお子さんが”ここの家快適だから”と朝、玄関で待っている」
などたくさんのうれしいご反響をいただいています。

全館冷暖房、給湯、熱交換換気を1台で

室内には壁掛けエアコンを露出させる必要がなく、屋外設置の室外機も1台で済むため、室内外のデザインの邪魔をしません。 貯湯ユニットの容量は370リットル。日常使用する湯量の平均値から翌日使用するお湯を使用する時間にあわせて沸かすかしこい機器です。

  • OMX室内ユニット

    〈W1,809×H581×D830㎜〉

  • OMX貯湯ユニット

    〈W560×H2,130×D630㎜〉
    OMXシステム専用の給湯のお湯を貯めるタンク。容量は370L。沸き上げ温度は夏と中間期で60℃。冬は65℃。 日常使用する湯量の平均値から翌日使用する湯を、使用する時間に合わせて沸かす賢い機器。

  • OMX室外ユニット

    〈W850×H882×D330㎜〉
    室外に設置するヒートポンプユニット。冷暖房はもちろん、給湯の役割も果たす。

OMソーラー

太陽光電池

エコキュート（給湯器）

第一種熱交換換気システム

個別エアコン3,4台分

それが…「OMX」です!

OMXの特徴

季節や天候、時間によって
様々なモードで自動運転します。

POINT 01

太陽で床暖房する

冬、晴天時には屋根で集めた太陽の熱を室内に取り込んで、床下に送り込み、水廻りや廊下を含めた家全体を暖める床暖房として機能します。 太陽の熱をそのまま利用するので、省エネに暖房できます。全館暖房のため、吹き抜けなどの大きな空間がつくれます。

POINT 02

ヒートポンプ冷房と排熱利用給湯

夏は、ヒートポンプを利用して冷気を各所の天井より送り、家全体を快適にしてくれます。 冷房時に室外機から発生する熱を利用して給湯します。太陽光パネルを標準装備しているため、光熱費を大幅に削減できます。 室内の空気は熱交換したうえで屋根から排気します。

POINT 03

熱交換換気

室内が快適に保たれているとき、あるいは夜間、徐々に室温を低下させるときはこの運転モードに切り替わります。

一般的な家との比較

豊かな温熱環境を省エネ+創エネで実現するOMXの家。 ここでは、一般的な家と、温熱環境と経済性を比較します。

THERMORHYTHM​​

おまかせ設定で快適な室温をキープ

夏は27℃を室温設定の上限として、冷房運転と夜間の放射冷却の効果も取り入れながら制御し、 冬は太陽熱と暖房運転の組み合わせによって18℃を下限として室温を制御します。室温制御の幅や時間帯はお好みで設定を変更することができます。 365日、24時間の室温管理によって、熱中症、ヒートショックのリスクを低減します。 よって、冬の起床時にも寒くなく、夏の帰宅時の不快な暑さもありません。

室温の比較

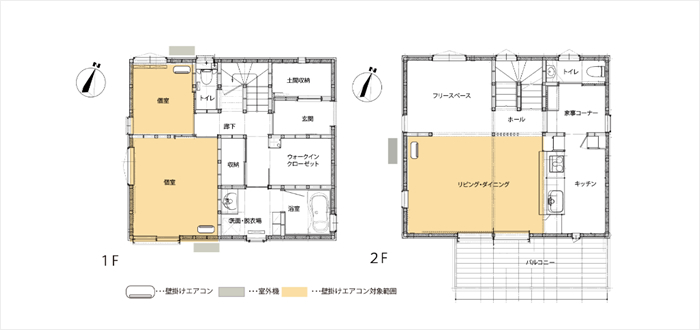

一年を通して全館が暖房、冷房の対象範囲となっているOMXの家に対して、一般的な暖冷房設備の家では、冬、1階のトイレ、 洗面脱衣など暖かくしたい部屋に暖房がなく、夏は一番暑くなる2階のフリースペースに冷房がありません。

●OMXの家

●一般の家

EFFICIENT​​

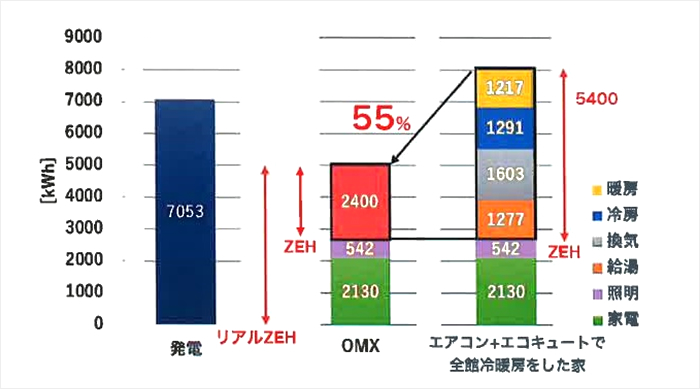

家電、照明を含めたエネルギー消費で、リアルなZEHの達成が容易になりました。

健康で快適、しかも「家計に優しい」

太陽熱と空気熱(ヒートポンプ)、全熱交換器を連動させ動作効率を突き詰め、 一般の暖冷房給湯設備と比較して省エネ率は55%程度にまで抑えました。

55% EFFICIENT​​

主なシミュレーション条件

AC+エコキュートの設定温度: 冬期18℃ 夏期28℃ / OMXの設定温度: 冬期18~20℃/夏期27℃ / 対象床面積：OMXは112.6m²、ACは99.4m²（トイレ、洗面などがOMXでは入っています / 給湯負荷：40℃×450L / 居住者：大人2人+子供2人 / 集熱面：クワトロDM21枚(7列×3段)

都市 豊橋 大阪 鳥取 広島 福岡 宮崎
AC+エコキュート
年間消費電力
[kWh]		 4,759 5,000 5,964 5,291 4,966 4,126
OMX
年間消費電力
〔kWh〕		 2,128 2,237 2,731 2,395 2,189 1,903
省エネ率
(AC-OMX)/AC【%】		 55.3 55.3 54.2 54.7 55.9 53.9
都市 北秋田 仙台 新潟 東村山 韮崎
AC+エコキュート
年間消費電力
[kWh]		 7,066 5,703 5,895 4,917 5,188
OMX
年間消費電力
〔kWh〕		 3,261 2,579 2,608 2,212 2,328
省エネ率
(AC-OMX)/AC【%】		 53.9 54.5 55.8 55.0 55.1

OMX LIVING​​

建築予算シミュレーション

OMXを導入することで建築予算をアップさせることが可能です。 下の表は8万円/月を支払う場合で、2,650万円の借入れができる計算(35年ローン)です。
OMXでは、自宅で消費する電力を発電してまかなうことが出来るので光熱費分を初期費用に計上することができます。 したがって、毎月の支払いが変わることなくOMXが導入でき、家中快適な暮らしが叶います。

毎月の支払い 毎月の支払い
（ローン）		 借入れ可能額
（金利1.41%）		 光熱費
当初の
資金計画		 95,000円 80,000円 2,650万円 15,000円
実際の
建築予算		 95,000円 95,000円 3,147万円
予算が約500万円UP		 0円

ZEH SAVINGS

2016・2017年 OMクワトロソーラー光熱費と売電収入

年 月 光熱費 売電収入 (33円) 売電収入 (26円)
2016 8 4,254 19,090 15,028
9 3,543 9,913 7,800
10 4,177 10,798 8,502
11 4,980 10,481 8,268
12 7,643 8,798 9,542
2017 1 9,008 9,817 7,722
2 6,857 12,623 9,958
3 5,807 16,173 12,740
4 5,168 16,573 13,052
5 4,097 20,156 15,886
6 4,195 17,530 13,806
7 4,902 15,678 12,350
合計 64,631 167,630 134,654
月平均 5,386 13,969 11,221

北九州市在住 クワトロソーラー5.00kw
延床面積108.18㎡ 家族構成3人
